Τόπος καταγωγής:
Κίνα
Μάρκα:
Hochiry
Πιστοποίηση:
CE ROHS FCC
Αριθμό μοντέλου:
1X4-PLC ABS
Μας ελάτε σε επαφή με
Ο επίπεδος θραύστης κυκλωμάτων Lightwave (PLC) είναι ένας τύπος οπτικής διοικητικής συσκευής δύναμης που κατασκευάζεται χρησιμοποιώντας την οπτική τεχνολογία κυματοδηγού πυριτίου για να διανείμει τα οπτικά σήματα από το κεντρικό γραφείο (κοβάλτιο) στις πολλαπλάσιες θέσεις προϋποθέσεων.
Με τα χαρακτηριστικά γνωρίσματα του μικρού μεγέθους, του ευρέος φάσματος του λειτουργούντος μήκους κύματος, της σταθερής αξιοπιστίας και της καλής ομοιομορφίας, χρησιμοποιείται ευρέως σε PON, ODN, σημείο FTTX που συνδέει μεταξύ της συσκευής λήξης και του κεντρικού γραφείου για να επιτύχει το θραύστη σημάτων.

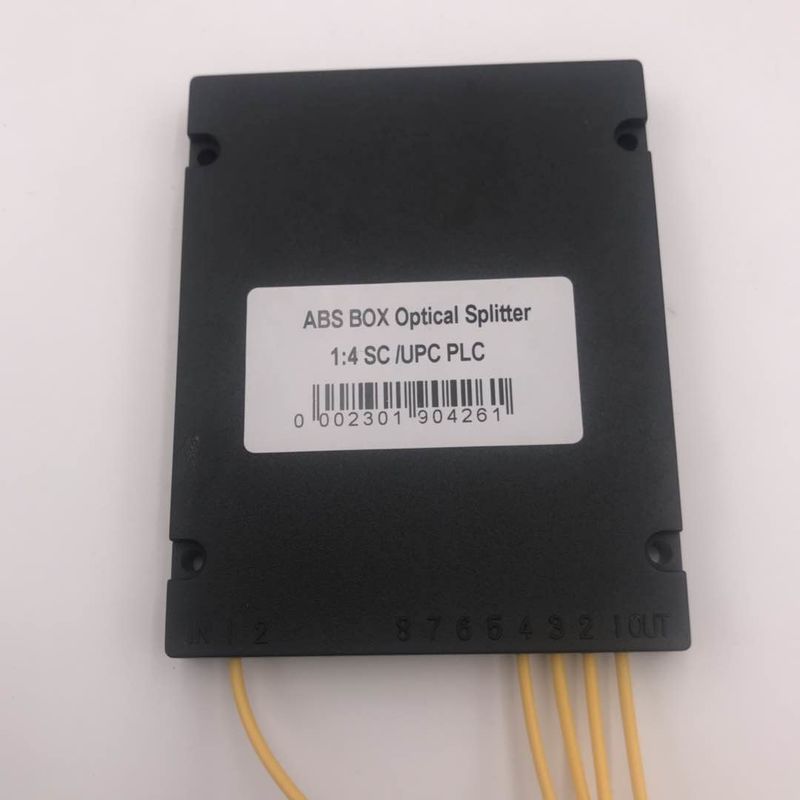

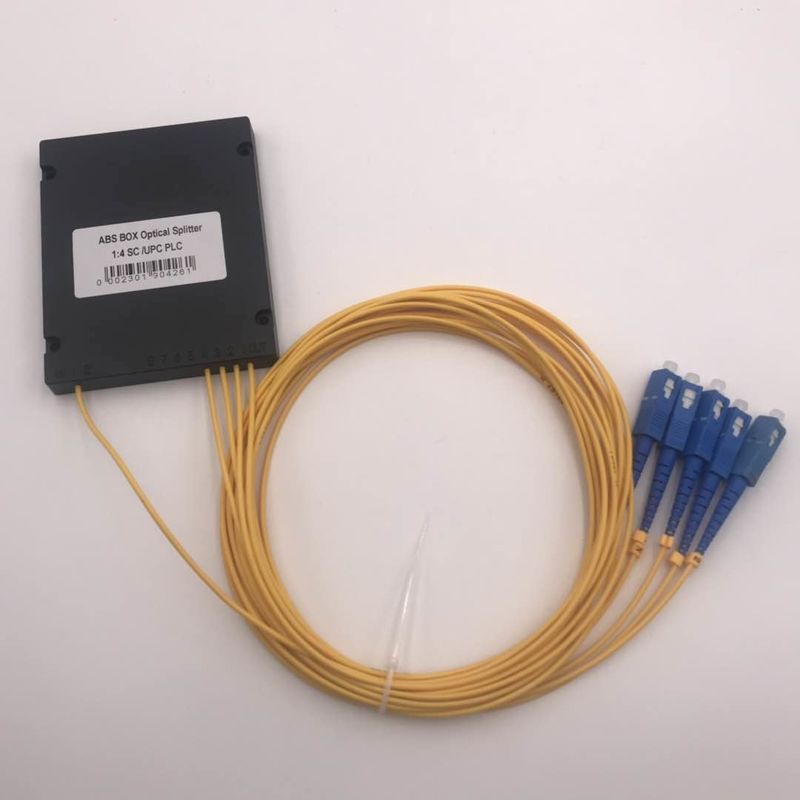

Ο θραύστης PLC κασετών ABS ο συνηθέστερα χρησιμοποιείται στα δίκτυα PON. Παρέχει την πλήρη προστασία για τα εσωτερικά οπτικά συστατικά και το καλώδιο, καθώς επίσης και σχεδιασμένος για την κατάλληλη και αξιόπιστη εγκατάσταση, αλλά ο όγκος του είναι σχετικά μεγάλος. Χρησιμοποιείται κυρίως για τα διάφορα προϊόντα σύνδεσης και διανομής (υπαίθριο κιβώτιο διανομής ινών) ή τα γραφεία δικτύων.
Προδιαγραφή
| Προδιαγραφές θραυστών οπτικών ινών PLC τύπων παραθύρων ABS | |||||||
| Πρότυπο όνομα | 1X4-PLC ABS | ||||||
| Μήκος κύματος (NM) | 1260-1650 | ||||||
| Ελεύθερο δείγμα | ΝΑΙ | ||||||
| Υλικό | PVC ABS | ||||||
| Σχέδιο | COEM & ODM | ||||||

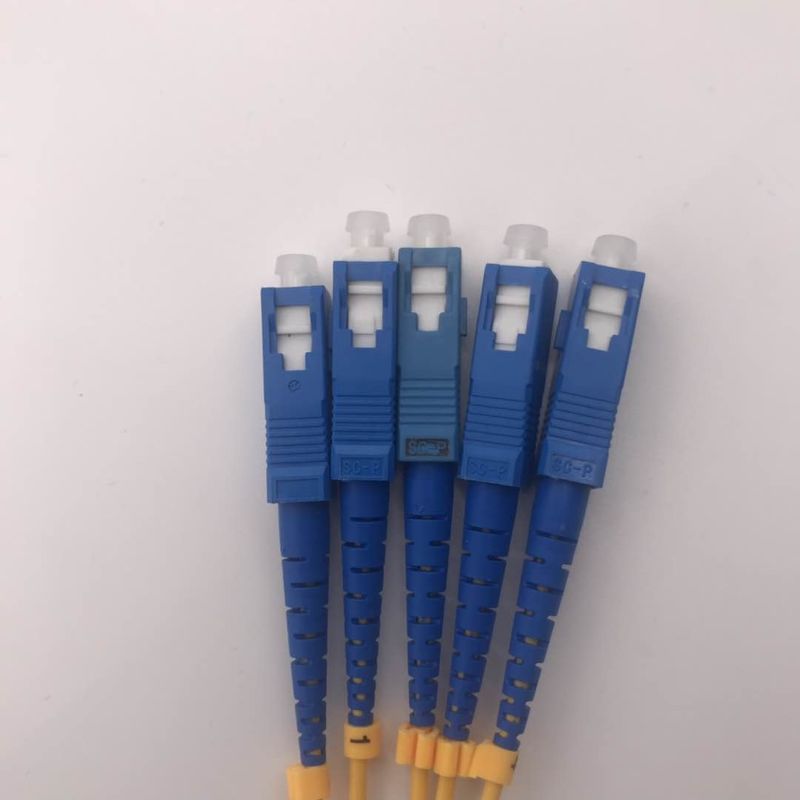

| Συνδετήρες | FC, SC, ST, LC, LC/APC, SC/APC, MU ΚΑΙ FC/APC | ||||||
| οι συνδετήρες οπτικών ινών είναι διαθέσιμοι | |||||||
| Παράμετροι | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 |
| Απώλεια εισαγωγής (DB) | ≤4.2 | ≤7.4 | ≤10.7 | ≤13.9 | ≤17.2 | ≤21.5 | ≤24 |
| PDL (DB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| Ομοιομορφία (DB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Επιστροφής απώλεια (DB) | ≥50 | ||||||
| Κατευθυντικότητα (DB) | ≥55 | ||||||
| Σειρά θερμοκρασίας (°C) | -40~+75 | ||||||
| Θερμοκρασία αποθήκευσης (°C) | -40~+85 | ||||||
| ΣΗΜΕΙΩΣΗ: Η ανωτέρω παράμετρος είναι για το θραύστη με το συνδετήρα, εάν ο συνδετήρας w/o, απώλεια εισαγωγής θα μειώσει από 0.2dB. | |||||||
Διάσταση (χιλ.)
| Θραύστης | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Μέγεθος κασετών (χιλ.) | 100×80×10 | 100×80×10 | 100×80×10 | 120x80x18 | 120x80x18 | 140×114×18 |
| Θραύστης | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Μέγεθος κασετών (χιλ.) | 100×80×10 | 100×80×10 | 100×80×10 | 120x80x18 | 120x80x18 | 140×114×18 |
Εφαρμογή
1)Διανομή οπτικών σημάτων
2)Μεταδόσεις στοιχείων
3)Σύστημα του τοπικού LAN και CATV
4)Επέκταση FTTX
5)Δίκτυο FTTH
6)Παθητικά οπτικά δίκτυα (PON)
7)Μέτρηση του συστήματος και του συστήματος λέιζερ
8)Συστήματα DWDM και CWDM
