Τόπος καταγωγής:
Κίνα
Μάρκα:
Hochiry
Πιστοποίηση:
TUV
Αριθμό μοντέλου:
PV1000
Μας ελάτε σε επαφή με

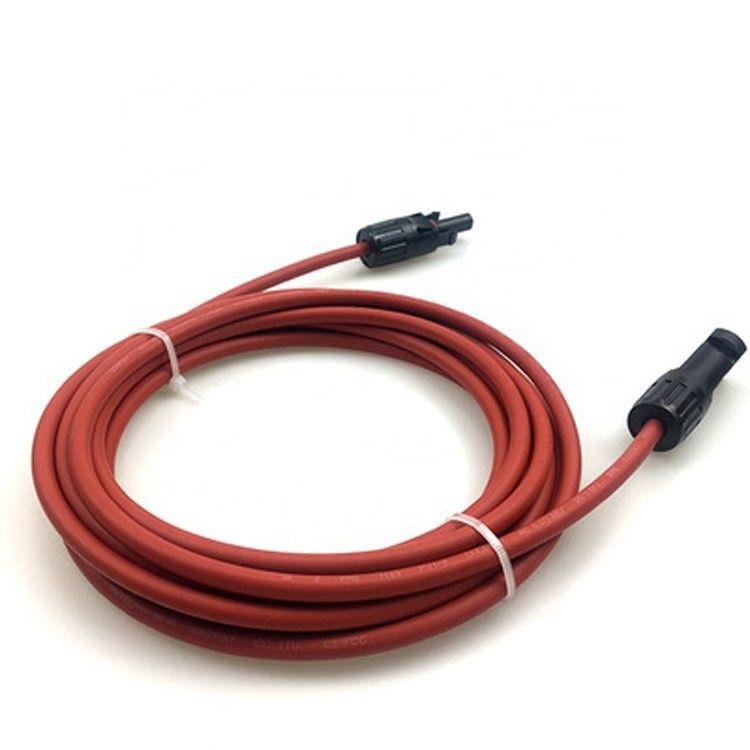

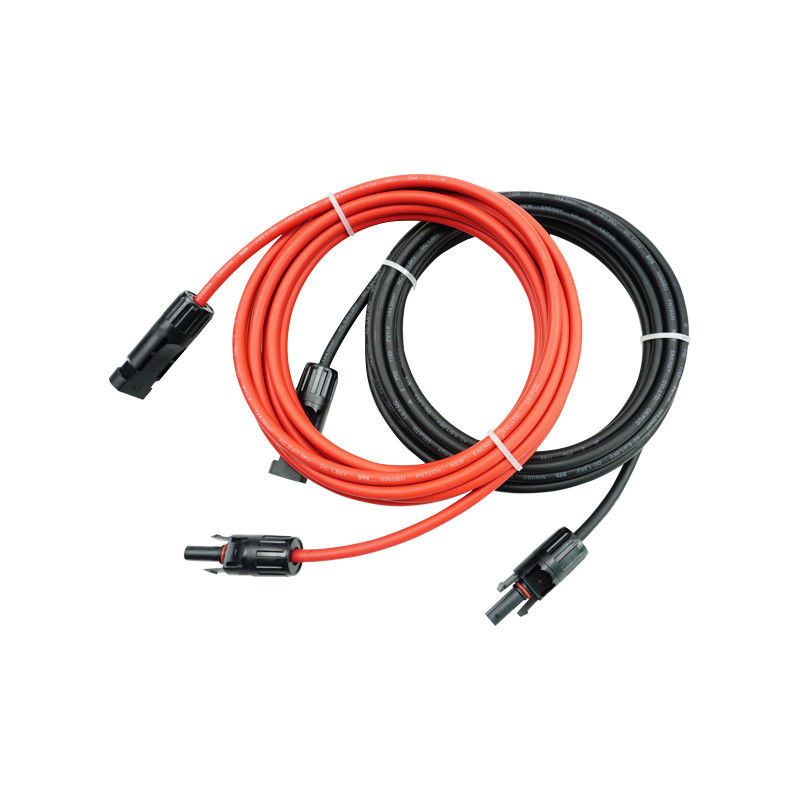

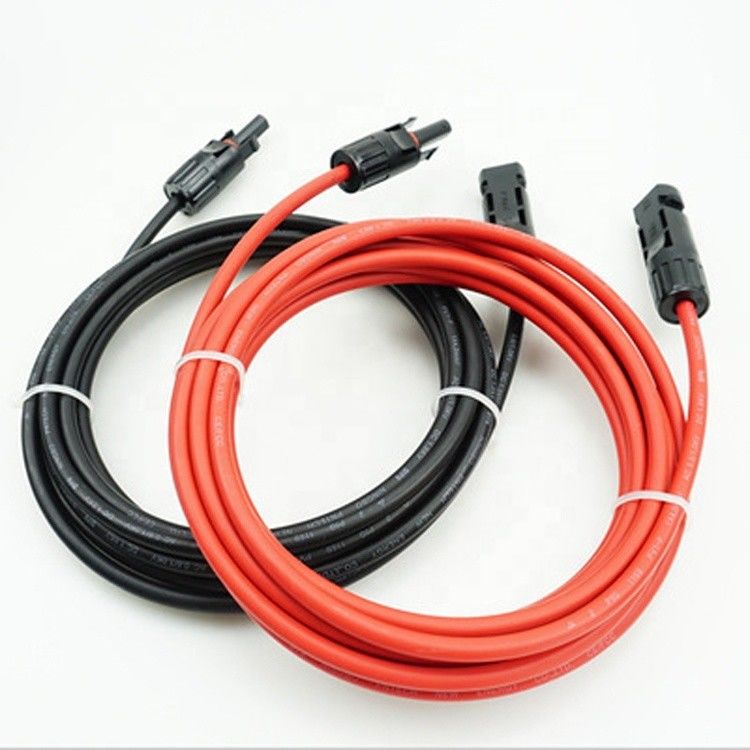

Πυρίμαχο καλώδιο ΣΥΝΕΧΏΝ ηλιακό PV καλωδίων υψηλών προτύπων καλωδίων PV-1X4mm2
Πυρίμαχη περιγραφή υψηλών προτύπων καλωδίων PV-1X4mm2:
Α. εφαρμογή: Διπλή μόνωση, συνδεμένα σταυρός καλώδια ηλεκτρόνιο-ακτίνων για το photovotaic σταθμό παραγωγής ηλεκτρικού ρεύματος.
Κατασκευή: Επικασσιτερωμένος χαλκός, που χορηγεί toVDE0295/IEC60228, Class5
Β. υλικές ιδιότητες/πρότυπα:
1. Πυρίμαχη απόδοση: Iec60332-1.
2. Εκπομπή καπνού: IEC61034 En50268-2
3. Χαμηλό φορτίο πυρκαγιάς: DIN51900
4. Εγκρίσεις: TUV2PfG 1169/08.2007 pv1-φ.
5. Πρότυπα εφαρμογής: UNE211 23 UNE20.460-5-52, UTE Γ 32-502
Πυρίμαχα τεχνικά στοιχεία υψηλών προτύπων καλωδίων PV-1X4mm2:
1. Ονομαστική τάση: U0/U=600/1000V ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΣΥΝΕΧΈΣ ΡΕΎΜΑ 1000/1800V
2. Τάση δοκιμής: 6500V, 50Hz, 5Min.
3. Εκτίμηση θερμοκρασίας: 45oC επάνω σε +125oC, -40oF επάνω σε +257oF, περιβαλλοντική θερμοκρασία: 25years (TUV) -40oC επάνω σε +90oC, -40oF επάνω σε +194oF, ανώτατη. θερμοκρασία βραχυκυκλώματος: 280oC, +536oF.
5. Κάμπτοντας ακτίνα: Σταθερό installation>4X περιστασιακά moved>5X
Πυρίμαχη προδιαγραφή υψηλών προτύπων καλωδίων PV-1X4mm2:
| Κατασκευή | Κατασκευή αγωγών. | Αγωγός | Εξωτερικός | Μέγιστο αντίστασης. | Τρέχουσα ικανότητα φροντίδας | ||||
| nxmm2 | n/m | χιλ. | χιλ. | Ω/Km | Α | ||||
| 1X1.5 | 30/0.25 | 1.58 | 4.90 | 13.30 | 30 | ||||
| 1x2.5 | 50/0.25 | 2.02 | 5.45 | 7.98 | 41 | ||||
| 1x4 | 56/0.3 | 2.30 | 6.10 | 4.75 | 55 | ||||
| 1x6 | 84/0.3 | 3.42 | 7.20 | 3.39 | 70 | ||||
| 1x10.0 | 142/0.3 | 4.56 | 9.00 | 1.95 | 98 | ||||
| 1x16.0 | 228/0.3 | 5.60 | 10.20 | 1.24 | 132 | ||||
| 1x25.0 | 361/0.3 | 6.95 | 12.00 | 0,795 | 176 | ||||
| 1x35.0 | 525/0.3 | 8.74 | 13.80 | 0,565 | 218 | ||||
| 1x50.0 | 720/0.3 | 9.20 | 14.80 | 0,393 | 280 | ||||
| 1x70.0 | 988/0.3 | 11.00 | 16.90 | 0,277 | 350 | ||||
| 1x95.0 | 1349/0.3 | 12.50 | 18.70 | 0,21 | 410 | ||||
| 1x120.0 | 1691/0.3 | 14.20 | 20.70 | 0,164 | 480 | ||||
2x4mm2 ηλιακή προδιαγραφή αγωγών χαλκού καλωδίων PV:
| Κατασκευή | Κατασκευή αγωγών | Πάχος μόνωσης | Πάχος θηκών | Εξωτερικό ø | Μέγιστο αντίστασης. | Τρέχουσα ικανότητα φροντίδας | Περ. βάρος |
| n×mm ² | n/m | χιλ. | χιλ. | χιλ. | Ω/Km | Α | Kg/Km |
| 2×1.5 | 30/0.25 | 0,7 | 0,8 | 8.3±0.2 | 13.3 | 30 | 7.2 |
| 2×2.5 | 50/0.25 | 0,7 | 0,8 | 9.2±0.2 | 7.98 | 41 | 9.4 |
| 2×4.0 | 56/0.3 | 0,7 | 0,8 | 12.0±0.2 | 4.75 | 55 | 14.2 |
| 2×6.0 | 84/0.30 | 0,8 | 0,9 | 13.5±0.2 | 3.39 | 70 | 20 |
| 2×10.0 | 142/0.30 | 0,9 | 1.1 | 17.6±0.2 | 1.95 | 98 | 29 |
| 2×16.0 | 228/0.30 | 1.1 | 1.1 | 19.8±0.2 | 1.24 | 132 | 43 |
