Τόπος καταγωγής:
Κίνα
Μάρκα:
Hochiry
Πιστοποίηση:
TUV
Αριθμό μοντέλου:
PV1500
Μας ελάτε σε επαφή με
Pv1-φ το καλώδιο ηλιακού πλαισίου είναι ένα ειδικό καλώδιο που χρησιμοποιείται για τις ηλιακές φωτοβολταϊκές ενότητες στο σύστημα. Έχει τα χαρακτηριστικά της καιρικής αντίστασης, της υψηλής θερμοκρασίας αντίστασης, και της αντίστασης τριβής. Έχει μια μακριά ζωή υπηρεσιών και υψηλής ποιότητας oxygen-free επικασσιτερωμένους αγωγούς χαλκού. Για να εξασφαλίσουν την ανώτερη αγώγιμη επίδραση, τα υψηλής απόδοσης μονώνοντας υλικά και τα υλικά θηκών μετά από την ακτινοβολία που διασυνδέει από έναν υψηλής ενέργειας επιταχυντή ηλεκτρονίων έχουν την αξιόπιστη μόνωση και τις μηχανικές ιδιότητες.

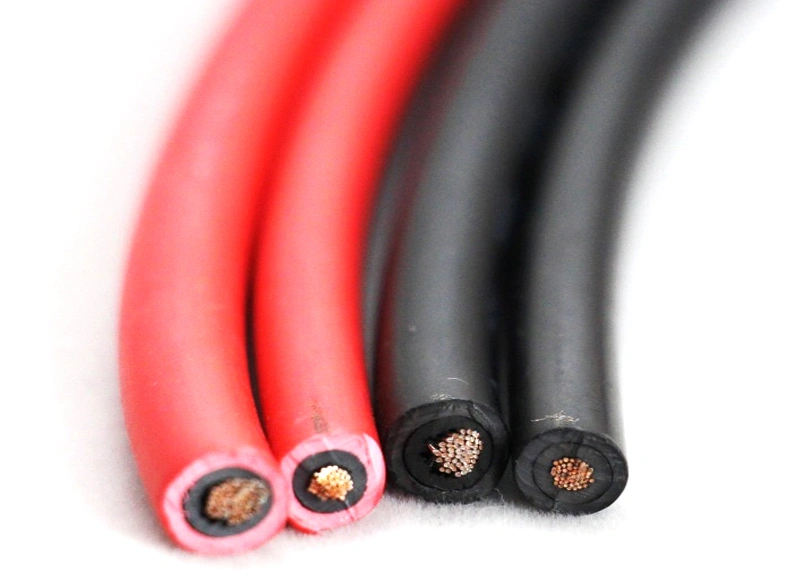

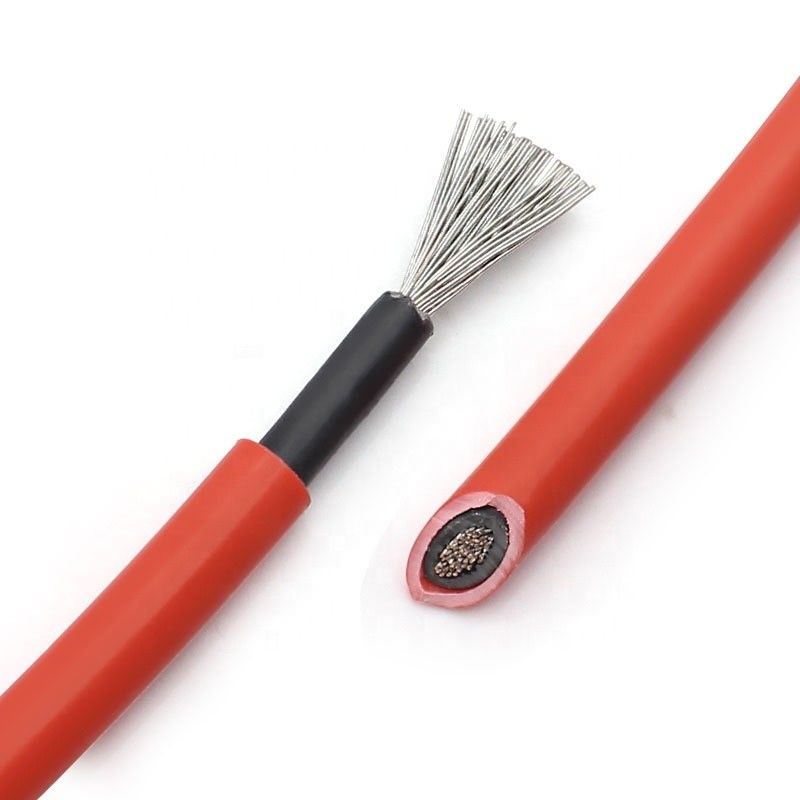

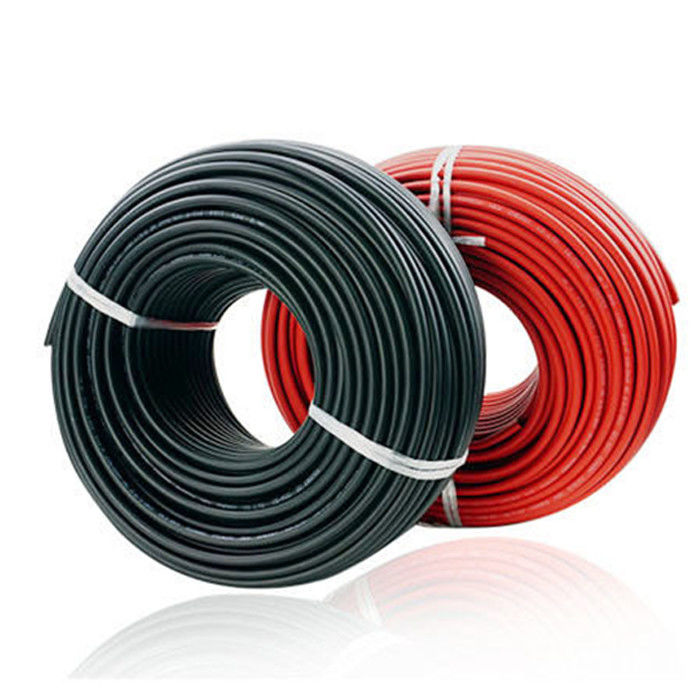

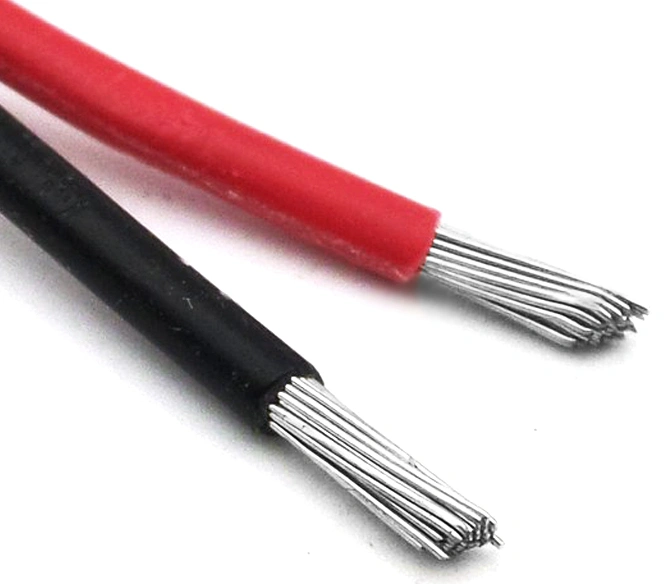

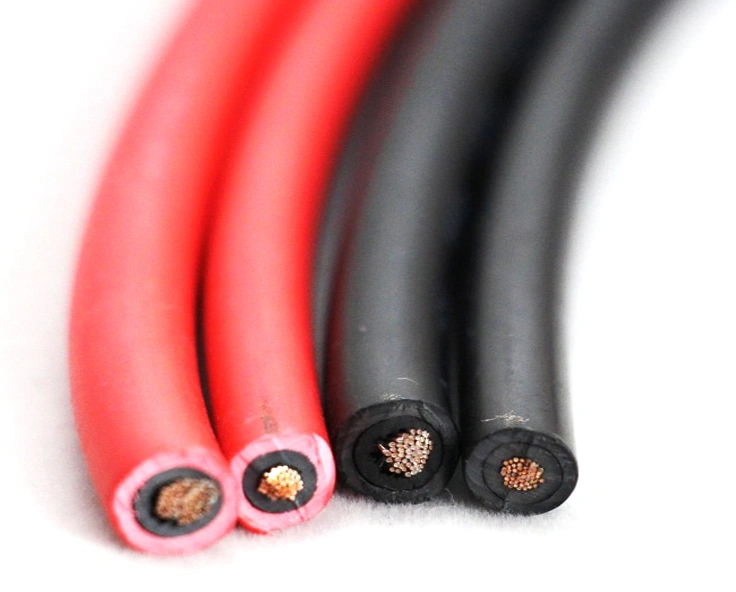

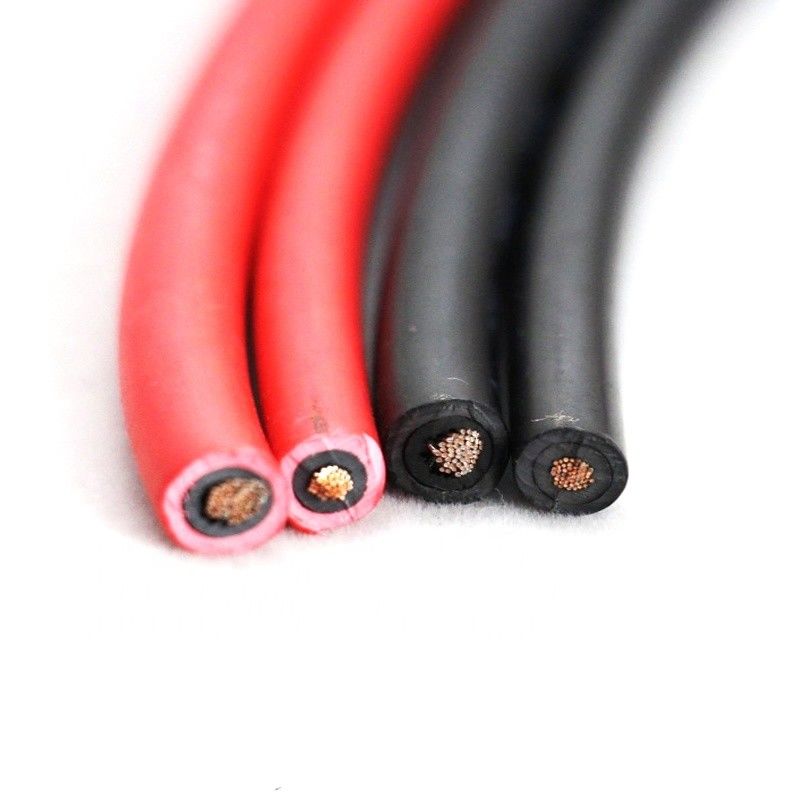

Pv1-φ φωτοβολταϊκό καλώδιο
Pv1-φ το καλώδιο είναι φωτοβολταϊκές ηλιακές ενότητες σε ένα ειδικό σύστημα καλωδίων, το οποίο είναι καιρός-ανθεκτικό, υψηλής θερμοκρασίας, γδάρσιμο και άλλα χαρακτηριστικά γνωρίσματα. Και έχοντας έναν μακράς διαρκείας, υψηλής ποιότητας oxygen-free αγωγό χαλκού που κονσερβοποιούνται για να εξασφαλίσουν την ανώτερη αγώγιμη επίδραση, το υψηλής απόδοσης μονώνοντας υλικό και το υλικό θηκών μετά από την ακτινοβολία που διασυνδέει από τον υψηλής ενέργειας επιταχυντή ηλεκτρονίων παίξτε μια αξιόπιστη απόδοση μόνωσης και τη μηχανική απόδοση
Φωτοβολταϊκό καλώδιο h1z2z2-Κ
H1z2z2-Κ, ΣΥΝΕΧΈΣ φωτοβολταϊκό καλώδιο 1500V χρησιμοποιείται στο ονομαστικό 1.5KV σύστημα ηλεκτρικής παραγωγής ΣΥΝΕΧΟΎΣ τάσης φωτοβολταϊκό μεταξύ του αγωγού και του αγωγού, και τον αγωγό και το έδαφος. Είναι ένα αναβαθμισμένο προϊόν βάσει του αρχικού φωτοβολταϊκού καλωδίου pv1-φ-06/1KV. Καλύτερη επίδραση αντι-γήρανσης.
Pv1-φ φωτοβολταϊκές λεπτομέρειες προϊόντων καλωδίων
| Πρότυπο: | Pv1-φ | Η εξωτερική διάμετρος του αγωγού προσάραξε: | 2.60mm |
| Πρότυπα εφαρμογής: | 2 PfG 1169/08.2007 | Ονομαστικό πάχος μόνωσης: | 0.8mm |
| Υλικό αγωγών: | IEC 60228, κατηγορία 5 προσαραγμένο επικασσιτερωμένο καλώδιο χαλκού | Ονομαστικό πάχος θηκών: | 0.9mm |
| Υλικό μόνωσης: | Διασυνδεμένο ακτινοβολία αλόγονο-ελεύθερο flame-retardant polyolefin χαμηλός-καπνού | Εξωτερική διάμετρος του τελειωμένου καλωδίου: | 6.1±0.1mm |
| Υλικό θηκών: | διασυνδεμένο ακτινοβολία αλόγονο-ελεύθερο flame-retardant polyolefin χαμηλός-καπνού | Αντίσταση αγωγών (20ºC): | ≤5.09Ω/km |
| Ονομαστική διατομή: | 4mm2 6mm2 | Θερμοκρασία ºC εργασιακών περιβαλλόντων: | -40~+90 |
| τρέχουσα ικανότητα μεταφοράς: | 5 υψηλά | Υψηλότερη θερμοκρασία αγωγών: | +120ºC |
| Αριθμός πυρήνων: | 1 | Επιτρεπόμενη θερμοκρασία βραχυκυκλώματος αναφοράς: | 200ºC5S |
| Δομή αγωγών: | Αριθ. /mm 56/0.30 | Εκτιμημένη τάση: | Συνεχές ρεύμα: 1.8kv ΕΝΑΛΛΑΣΣΟΜΕΝΟ ΡΕΎΜΑ U. το /U: 0.6/1kv |
Αντίσταση επιφάνειας θηκών
Η αντίσταση επιφάνειας της τελειωμένης θήκης καλωδίων δεν πρέπει να είναι λιγότερο από 109Ω.
Pv1-φ φωτοβολταϊκά χαρακτηριστικά προϊόντων καλωδίων:
Pv1-φ φωτοβολταϊκή απόδοση καλωδίων
1. ΣΥΝΕΧΗΣ αντίσταση
Η ΣΥΝΕΧΗΣ αντίσταση του αγώγιμου πυρήνα του τελειωμένου καλωδίου είναι όχι περισσότερο από 5.09Ω/km σε 20ºC.
2. Δοκιμή τάσης βύθισης
Το τελειωμένο καλώδιο (20m) διακοπή μετά από να βυθιστεί (20±5) στο νερό ºC για 1h μετά από τη δοκιμή τάσης 5min (εναλλασσόμενο ρεύμα 6.5kV ή συνεχές ρεύμα 15kV).
3. Το μακροπρόθεσμο αντιστέκεται τη ΣΥΝΕΧΗ τάση
Το δείγμα είναι 5m μακριά και που τίθενται (85±2) χλωριούχο νάτριο αποσταγμένου νερού ºC στο περιέχον 3% (ΝαCl) για (240±2) το χ, και οι δύο άκρες εκτίθενται στην επιφάνεια νερού για 30cm. Εφαρμόστε μια ΣΥΝΕΧΗ 0.9kV τάση μεταξύ του πυρήνα καλωδίων και του νερού (ο αγώγιμος πυρήνας καλωδίων συνδέεται με το θετικό ηλεκτρόδιο, και το νερό συνδέεται με το αρνητικό ηλεκτρόδιο). Μετά από να πάρει έξω το δείγμα, εκτελέστε μια δοκιμή τάσης βύθισης νερού. Η τάση δοκιμής είναι εναλλασσόμενο ρεύμα 1kV, και καμία διακοπή δεν απαιτείται.
4. Αντίσταση μόνωσης
Η αντίσταση μόνωσης του τελειωμένου καλωδίου σε 20ºC είναι περισσότερο από 1014Ω·εκατ.,
Η αντίσταση μόνωσης του τελειωμένου καλωδίου σε 90ºC είναι περισσότερο από 1011Ω·εκατ.
|
Ονομαστική διατομική περιοχή
|
mm2
|
1.5
|
2.5
|
4.0
|
6.0
|
10
|
16
|
25
|
35
|
|
Τύπος αγωγών
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
Ονομαστική διάμετρος αγωγών
|
χιλ.
|
1.58
|
2.04
|
2.59
|
3.17
|
4.07
|
5.22
|
6.51
|
7.71
|
|
Ονομαστικό πάχος μόνωσης
|
χιλ.
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,9
|
0,9
|
|
Ονομαστικό πάχος θηκών
|
χιλ.
|
0,8
|
0,8
|
0,8
|
0,8
|
0,8
|
0,9
|
1.0
|
1.1
|
|
Μέσο εξωτερικό ανώτερο όριο διαμέτρων
|
χιλ.
|
5.4
|
5.9
|
6.6
|
7.4
|
8.8
|
10.1
|
12.5
|
14.0
|
|
Ονομαστικό βάρος
|
kg/km
|
52
|
67
|
87
|
113
|
178
|
254
|
363
|
473
|
