Τόπος καταγωγής:
Κίνα
Μάρκα:
Hochiry
Πιστοποίηση:
CE/ROHS/ISO9001/ANATEL
Αριθμό μοντέλου:
Καλώδιο οπτικών ινών ADSS
Μας ελάτε σε επαφή με
Άνω των 110kV στο εξωτερικό καλώδιο οπτικών ινών θηκών 200 μετρούν το όλος-διηλεκτρικό καλώδιο οπτικών ινών μόνος-υποστήριξης ADSS έκτασης
Περιγραφή:

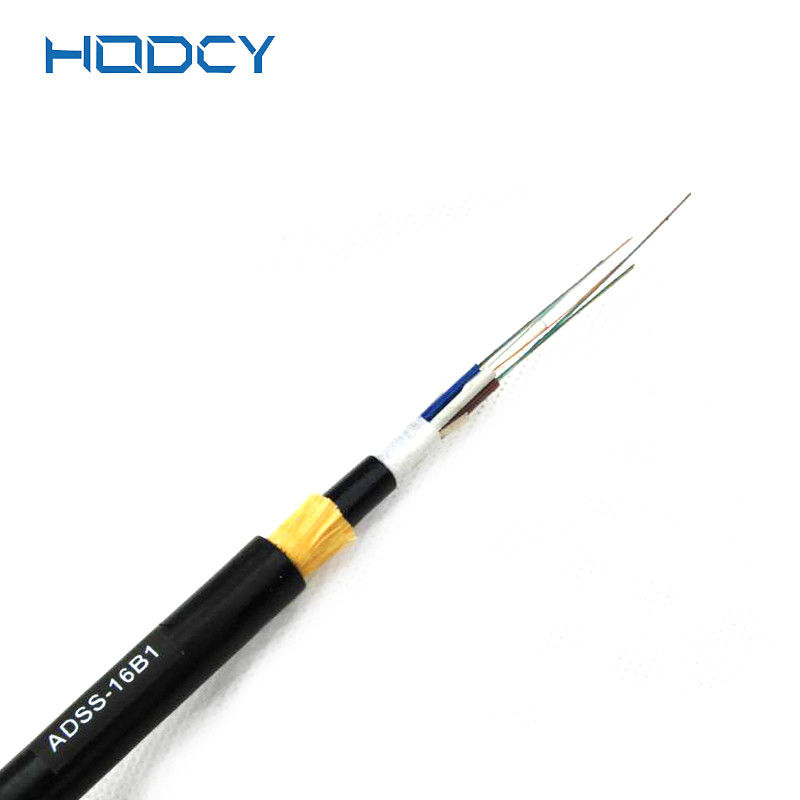

Το καλώδιο ADSS είναι χαλαρή προσαραγμένη σωλήνας δομή. Η οπτική ίνα είναι 250µm, ο χαλαρός σωλήνας αποτελείται από το υψηλό πλαστικό συντελεστών, το οποίο γεμίζουν με την αδιάβροχη ένωση. Στο κέντρο του καλωδίου ο πυρήνας είναι μέλος δύναμης FRP, ο χαλαρός σωλήνας (και το σχοινί πλήρωσης) είναι στριμμένοι γύρω από τον κεντρικό πυρήνα ενίσχυσης για να διαμορφώσουν έναν συμπαγή και στρογγυλό πυρήνα καλωδίων, και το κενό στον πυρήνα καλωδίων καλύπτεται με ένα εμποδίζοντας υλικό πληρώσεως νερού. Ο εξωτερικός του καλωδίου είναι μια εσωτερική θήκη πολυαιθυλενίου (PE), κατόπιν η στριμμένη υψηλή εκτατή δύναμη aramid, ο πιο ακραίος είναι η ηλεκτρική ακολουθώντας (AT) εξωτερική θήκη.
Χαρακτηριστικά γνωρίσματα:
Το καλώδιο ADSS συμμορφώνεται με τυποποιημένο IEEE Π 1222 καθώς επίσης και το IEC 60794-1.
Μπορέστε να εγκατασταθείτε χωρίς αποκλεισμό της δύναμης
Άριστος στην απόδοση, το μέγιστο επαγωγικό στο λειτουργούν σημείο στη θήκη μπορέστε reach25kV
Ελαφριά και μικρή διάμετρος που μειώνει το φορτίο που προκαλούνται από τον πάγο και τον αέρα και το φορτίο στο towersand backprops
Τα μήκη μεγάλης έκτασης και η μεγαλύτερη έκταση είναι πάνω από 1000m
Καλή απόδοση της εκτατής δύναμης και της θερμοκρασίας
Ο κύκλος ζωής σχεδίου είναι 30 έτη
Εφαρμογή:
Η πραγματική θέση των εναέριων ηλεκτροφόρων καλωδίων λαμβάνεται υπόψη πλήρης όταν σχεδιάζεται το καλώδιο ADSS. Για τα εναέρια ηλεκτροφόρα καλώδια κάτω από 110kV, η εξωτερική θήκη PE εφαρμόζεται. ΓΙΑ τα ηλεκτροφόρα καλώδια ίσα με ή άνω τα 110kV, στην εξωτερική θήκη εφαρμόζεται. Αφιερώστε το σχέδιο της ποσότητας aramid και η προσάραξη της διαδικασίας μπορεί να ικανοποιήσει την απαίτηση στις διάφορες εκτάσεις.
Τεχνικές παράμετροι:
| Ref.outer διάμετρος | Ref.weight kg/km | Ένταση Ref.daily max.working | Ανώτατη επιτρεπόμενη ένταση εργασίας | Δύναμη σπασιμάτων | Μέλος δύναμης CSA | Συντελεστής της ελαστικότητας | Συντελεστής επέκτασης θερμότητας | Κατάλληλη έκταση (Πρότυπα NESC, μ) | ||||
| χιλ. | Θήκη PE | Στη θήκη | kN | kN | kN | χιλ.2 | kN/mm2 | 10-6/k | Α | Β | Γ | Δ |
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0,1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0,1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |

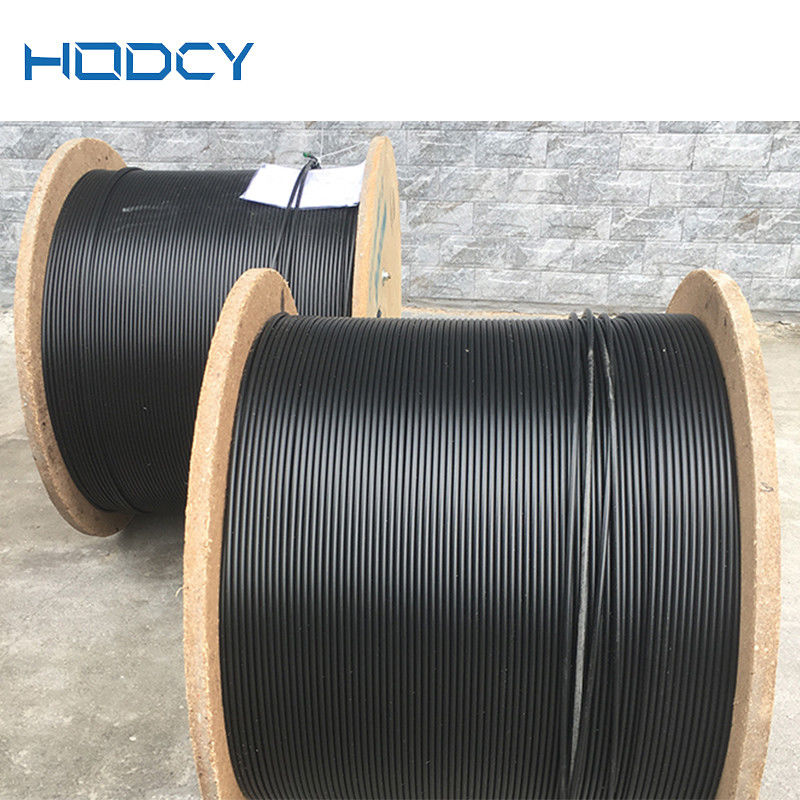

Συσκευασία και παράδοση
