Τόπος καταγωγής:
Κίνα
Μάρκα:
Hochiry
Πιστοποίηση:
CE/ROHS/ISO9001/ANATEL
Αριθμό μοντέλου:
GYTY53
Μας ελάτε σε επαφή με
Υπόγεια ενταφιασμών G652D ενιαία οπτική ίνα καλωδίων καλωδίων GYTY53 οπτικής ίνας τρόπου θωρακισμένη
Περιγραφή

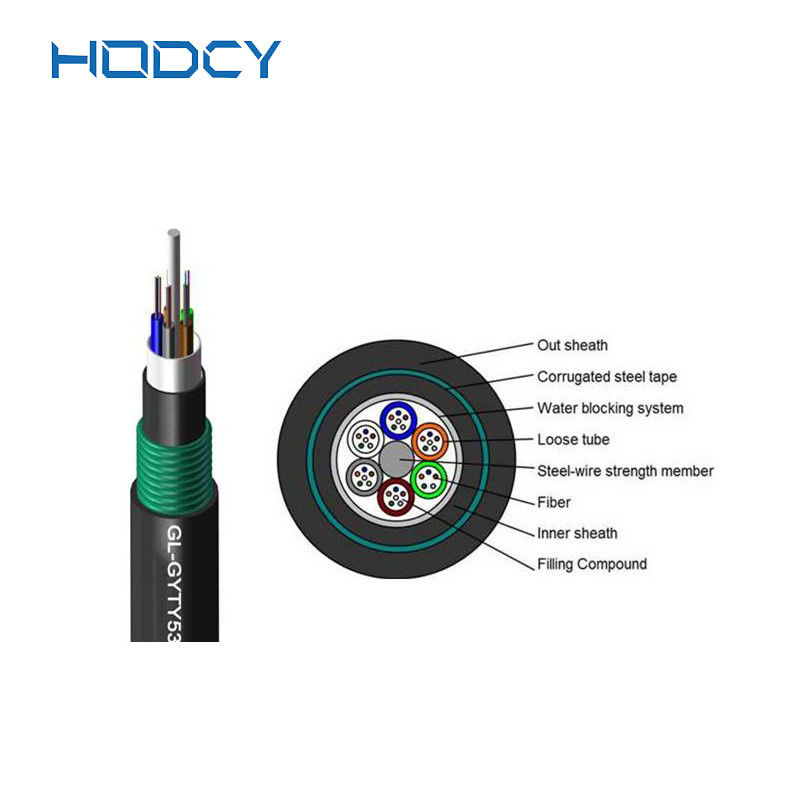

Το υπαίθριο άμεσο θαμμένο καλώδιο οπτικών ινών GYTY53, είτε του single-mode είτε πολλαπλού τρόπου τύπου, τοποθετείται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ένα χαλύβδινο σύρμα που τυλίγεται μερικές φορές με το πολυαιθυλένιο (PE) για το καλώδιο με την πλούσια σε ίνες αρίθμηση, εντοπίζει στο κέντρο του πυρήνα ως μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Τον πυρήνα καλωδίων γεμίζουν με την ένωση πλήρωσης για να το προστατεύσει από την είσοδο νερού, πέρα από την οποία μια λεπτή εσωτερική θήκη PE εφαρμόζεται. Αφότου εφαρμόζεται κατά μήκος το PSP πέρα από την εσωτερική θήκη, το καλώδιο ολοκληρώνεται με μια εξωτερική θήκη PE.
Χαρακτηριστικά γνωρίσματα
GYTY53 η οπτική ίνα καλωδίων συμμορφώνεται με τυποποιημένο YD/T 901-2001as καλά ως IEC 60794-1.
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής σωλήνας looes που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Η ειδικά σχεδιασμένη συμπαγής δομή είναι καλή στην παρεμπόδιση των χαλαρών σωλήνων από να συρρικνωθεί
Αντίσταση και ευελιξία συντριβής
Εναέριος αγωγός που βάζει τις μεθόδους
Η θήκη PE προστατεύω το καλώδιο από την υπεριώδη ακτινοβολία
Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:
Χαλύβδινο σύρμα που χρησιμοποιείται ως κεντρικό μέλος δύναμης
Χαλαρή ένωση πλήρωσης σωλήνων
100% πλήρωση πυρήνων καλωδίων
APL εμπόδιο υγρασίας
Ενίσχυση PSP moisture-proof
Τεχνικές παράμετροι
| Τύπος καλωδίων | Αρίθμηση ινών | Σωλήνες | Υλικά πληρώσεως | Διάμετρος καλωδίων | Βάρος καλωδίων | Εκτατή δύναμη | Αντίσταση συντριβής | Κάμπτοντας ακτίνα |
| Πολύ/βραχυπρόθεσμο | Πολύ/βραχυπρόθεσμο | Στατικός/δυναμικός | ||||||
| χιλ. | kg/km | Ν | N/100mm | χιλ. | ||||
| GYTY53-2~6 | 2~6 | 1 | 5 | 13.8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-8~12 | 8~12 | 2 | 4 | 13.8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-14~18 | 14~18 | 3 | 3 | 13.8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-20~24 | 20~24 | 4 | 2 | 13.8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-26~30 | 26~30 | 5 | 1 | 13.8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-32~36 | 32~36 | 6 | 0 | 13.8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-38~48 | 38~48 | 4 | 1 | 14.6 | 206 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-50~60 | 50~60 | 5 | 0 | 14.6 | 206 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-62~72 | 62~72 | 6 | 0 | 15 | 215 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-74~84 | 74~84 | 7 | 1 | 16.4 | 254 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-86~96 | 86~96 | 8 | 0 | 16.4 | 254 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-98~108 | 98~108 | 9 | 1 | 17.8 | 290 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-110~120 | 110~120 | 10 | 0 | 17.8 | 290 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-122~132 | 122~132 | 11 | 1 | 19.5 | 340 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-134~144 | 134~144 | 12 | 0 | 19.5 | 340 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-146~216 | 146~216 | 19.5 | 345 | 1000/3000 | 1000/3000 | 10D/20D |
Συσκευασία και παράδοση
