Τόπος καταγωγής:
Κίνα
Μάρκα:
Hochiry
Πιστοποίηση:
CE/ROHS/ISO9001/ANATEL
Αριθμό μοντέλου:
Καλώδιο οπτικής ίνας GYTS
Μας ελάτε σε επαφή με

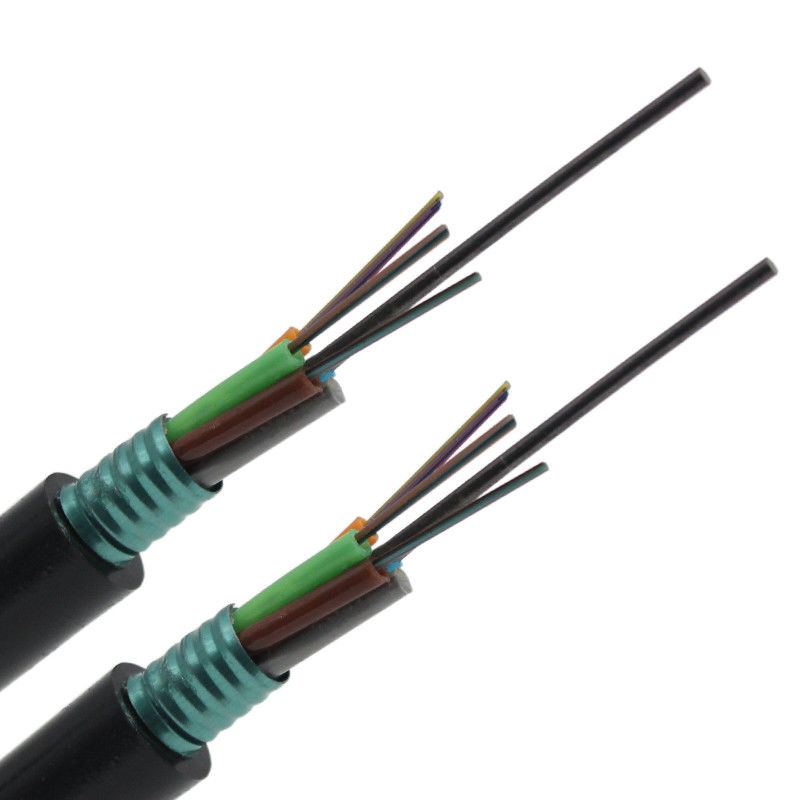

12 24 48 ινών χαλαρό σωλήνων θωρακισμένο υπαίθριο υπόγειο καλώδιο καλωδίων οπτικών ινών αγωγών εναέριο
Περιγραφή:

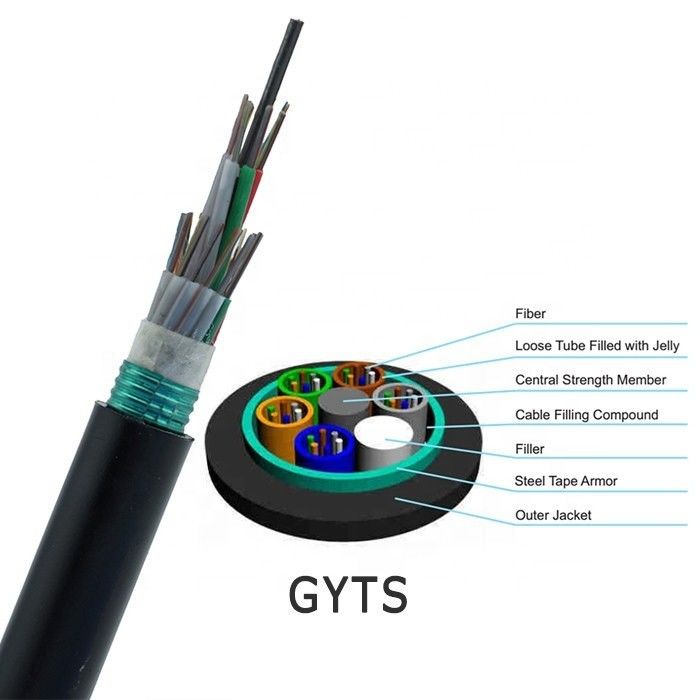

Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).
Χαρακτηριστικά γνωρίσματα:
Το καλώδιο GYTS συμμορφώνεται με τυποποιημένο YD/T 901-2001as καλά ως IEC 60794-1.
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής σωλήνας looes που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Αντίσταση και ευελιξία συντριβής
Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:
Ενιαίο ενισχυμένο ίνα πλαστικό ως κεντρικό μέλος δύναμης
Χαλαρή ένωση πλήρωσης σωλήνων
100% πλήρωση πυρήνων καλωδίων
Εφαρμογή:
Μεγάλης απόστασης τηλεπικοινωνίες, τοπικό LAN στην υψηλής τάσεως περιοχή ή πρόσβαση στο δίκτυο τηλεπικοινωνιών
Ειδικά για το σύστημα μετάδοσης δύναμης. υπερβολικές περιοχές βροντής και υψηλή ηλεκτρομαγνητική παρέμβαση.
Συνιστώμενες μέθοδοι τοποθετήσεων
Υψηλής τάσεως περιοχή, εναέρια
Πλεονεκτήματα:
1. Χαμηλές διασπορά και μείωση.
2. Το κατάλληλο σχέδιο, ο ακριβής έλεγχος για το υπερβολικό μήκος ινών και η ευδιάκριτη διαδικασία προσάραξης καθιστούν το καλώδιο άριστο μηχανικό και
περιβαλλοντικά χαρακτηριστικά.
3. Δυνατότητα αντι-ηλεκτρομαγνητισμού.
4. Μικρή διάμετρος καλωδίων, ελαφρύ βάρος καλωδίων, εύκολα για να εγκαταστήσει.
Απόδοση:
Ανώτατη μείωση: 0.35dB @ ίνα 1310nm και 0.21dB/Km @1550nm: G652D
Εγκατάσταση: Κατάλληλος για την κεραία ή τον αγωγό
Εφαρμογή: Ισχύστε για το μεγάλης απόστασης σύστημα επικοινωνιών, σύστημα δικτύων τοπικής περιοχής και σύστημα δικτύων συνδρομητών
Λειτουργούσα θερμοκρασία: -40°C~+70°C
Το Permisson έκαμψε την ακτίνα στατική: 10 φορές O.D.
Δυναμικός: 20 φορές O.D.
Τεχνικές παράμετροι:
| Τύπος καλωδίων | Αρίθμηση ινών | Σωλήνες | Υλικά πληρώσεως | Διάμετρος καλωδίων | Βάρος καλωδίων | Εκτατή δύναμη | Αντίσταση συντριβής | Κάμπτοντας ακτίνα |
| Πολύ/βραχυπρόθεσμο | Πολύ/βραχυπρόθεσμο | Στατικός/δυναμικός | ||||||
| χιλ. | Kg/km | Ν | N/100mm | χιλ. | ||||
| Gyts-2~6 | 2~6 | 1 | 4 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| Gyts-8~12 | 8~12 | 2 | 3 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| Gyts-14~18 | 14~18 | 3 | 2 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| Gyts-20~24 | 20~24 | 4 | 1 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| Gyts-26~30 | 26~30 | 5 | 0 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| Gyts-32~36 | 32~36 | 6 | 0 | 10.6 | 129 | 1000/3000 | 300/1000 | 10D/20D |
| Gyts-38~48 | 38~48 | 4 | 1 | 11.2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| Gyts-50~60 | 50~60 | 5 | 0 | 11.2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| Gyts-62~72 | 62~72 | 6 | 0 | 12 | 159 | 1000/3000 | 300/1000 | 10D/20D |
| Gyts-74~84 | 74~84 | 7 | 1 | 13.6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| Gyts-86~96 | 86~96 | 8 | 0 | 13.6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| Gyts-98~108 | 98~108 | 9 | 1 | 15.4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| Gyts-110~120 | 110~120 | 10 | 0 | 15.4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| Gyts-122~132 | 122~132 | 11 | 1 | 17.2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
| Gyts-134~144 | 134~144 | 12 | 0 | 17.2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
|
Σειρά θερμοκρασίας
|
|
|
Temp μεταφορών/αποθήκευσης
|
-40℃~+70℃
|
|
Temp εγκατάστασης
|
-30℃~+50℃
|
|
Temp λειτουργίας
|
-40℃~+70℃
|
|
Δομικά χαρακτηριστικά
|
|
|
Αρίθμηση ινών
|
2~288
|
|
Χαλαρός σωλήνας
|
Χρωματισμένη ίνα στο σωλήνα PBT χαλαρά, που γεμίζουν με το πήκτωμα ινών
|
|
Μέλος δύναμης
|
Δύο παράλληλα χαλύβδινα σύρματα
|
|
Ζαρωμένη χάλυβας-πλαστική ταινία
|
Εξασφαλίζει συμπαθητική υγρασία - απόδειξη και δευτερεύουσα πίεση αντιστεμένος στην ικανότητα του καλωδίου
|
|
Θήκη
|
Πολυαιθυλένιο (PE)
|
Συσκευασία και παράδοση
