Τόπος καταγωγής:
Κίνα
Μάρκα:
Hochiry
Πιστοποίηση:
CE ROHS
Αριθμό μοντέλου:
Gjyxfch-1b6-SM
Μας ελάτε σε επαφή με

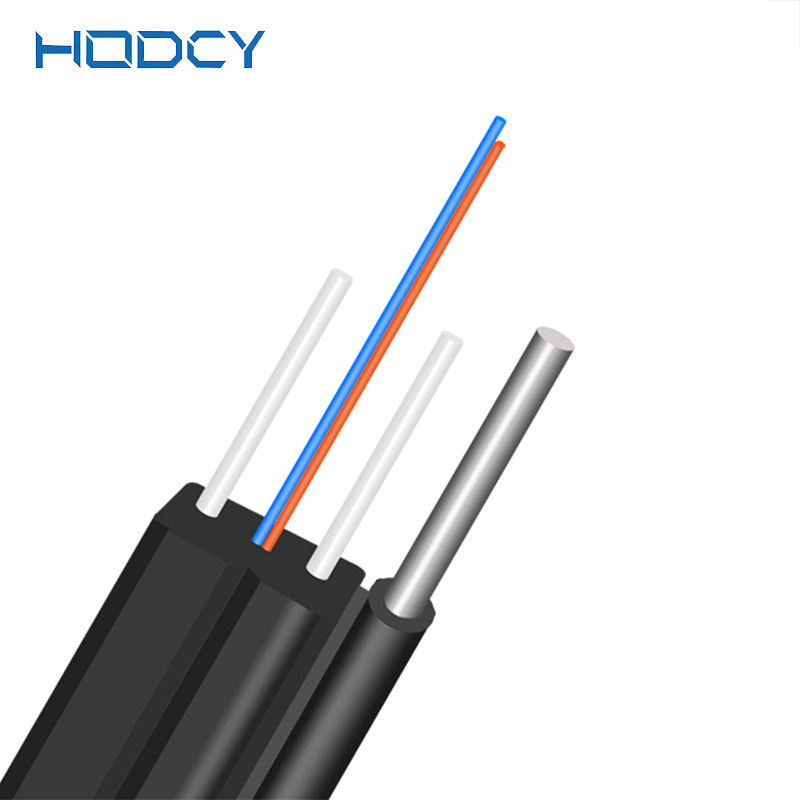

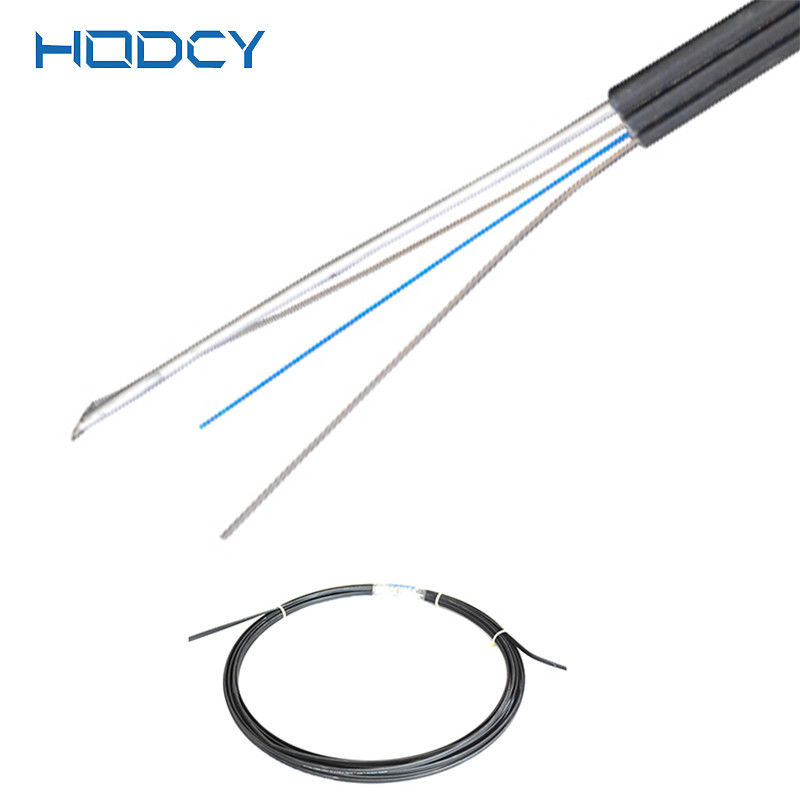

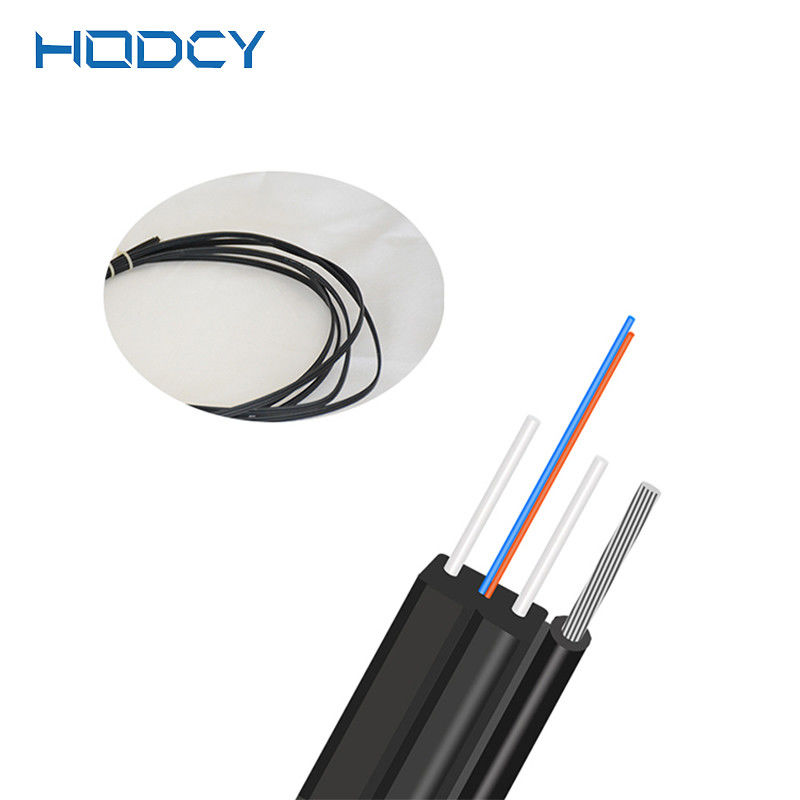

Ftth επίπεδο καλώδιο πτώσης καλωδίων G657A LSZH Fibra Optica οπτικών ινών πτώσης εσωτερικό υπαίθριο
Περιγραφή:
Η πρόσβαση καλωδίων πτώσης οπτικών ινών στη χρήση του dish-shaped οπτικού καλωδίου (εσωτερική καλωδίωση) είναι η μονάδα οπτικών επικοινωνιών (ίνα) στο κέντρο, που τοποθετείται και στις δύο πλευρές του παράλληλου μη μεταλλικού ενισχύοντας μέλους ενίσχυσης δύο (FRP) ή μετάλλων, και τελικά οι Μαύροι ή χρώμα εξώθησης πολυ βινυλίου χλωρίδιο (PVC) ή σακάκι LSZH (LSZH, χαμηλός καπνός, αλόγονο-ελεύθερος, φλόγα - καθυστερών).
Χαρακτηριστικά γνωρίσματα:
Εφαρμογή:
Λεπτομέρειες κατασκευής καλωδίων
| Στοιχεία | Μονάδα | G.657A1 προδιαγραφή | |
| Διάμετρος τομέων τρόπου | 1310nm | μm | 9.0±0.4 |
| 1550nm | μm | 10.1±0.5 | |
| Διάμετρος επένδυσης | μm | 124.8±0.7 | |
| Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
| Concentricity πυρήνας-επένδυσης λάθος | μm | ≤0.5 | |
| Διάμετρος επιστρώματος | μm | 245±5 | |
| Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
| Επένδυση-επένδυση Concentricity του λάθους | μm | ≤12.0 | |
| Μήκος κύματος διακοπών καλωδίων | NM | λcc≤1260 | |
| Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.35 |
| 1550nm | dB/km | ≤0.21 | |
| Μακρο-κάμπτοντας απώλεια | 1turn×10mm το radius@1550nm | DB | ≤0.75 |
| 1turn×10mm το radius@1550nm | DB | ≤1.5 | |
Καλώδιο μηχανικό και χαρακτηριστικά περιβάλλοντος
| Κώδικας καλωδίων | Ίνα | Διάμετρος καλωδίων | Καλώδιο | Tensilse | Συντριβή | Bedning |
| Αρίθμηση | χιλ. | βάρος | Δύναμη | Αντίσταση | Ακτίνα | |
| Kg/km | Πολύ/βραχυπρόθεσμο | Πολύ/βραχυπρόθεσμο | Δυναμικός/στατικός | |||
| Ν | Ν | χιλ. | ||||
| Gjxfh-1 | 1 | (2.0±0.2) × (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| Gjxfh-2 | 2 | (2.0±0.2) × (3.0±0.2) | 8.5 | 30/60 | 300/1000 | 15/30 |
| Gjxfh-4 | 4 | (2.0±0.2) × (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| Gjxh-1 | 1 | (2.0±0.2) × (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| Gjxh-2 | 2 | (2.0±0.2) × (3.0±0.2) | 9.5 | 30/60 | 300/1000 | 15/30 |
| Gjxh-4 | 4 | (2.0±0.2) × (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
Χαρακτηριστικά ινών
| Ύφος ινών | Μονάδα | SM G652D | ΚΚ 50/125 | OM3-150 |
| Όρος | χιλ. | 1310/1550 | 850/1300 | 850/1300 |
| Μείωση | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 |
| Διάμετρος επένδυσης | um | 125±1 | 125±1 | 125±1 |
| Μη-κυκλικότητα επένδυσης | % | ≤1.0 | ≤1.0 | ≤1.0 |
| Διάμετρος επιστρώματος | um | 242±7 | 242±7 | 242±7 |
