Τόπος καταγωγής:
Κίνα
Μάρκα:
Hochiry
Πιστοποίηση:
CE/ROHS/ISO9001/ANATEL
Αριθμό μοντέλου:
Καλώδιο οπτικών ινών ADSS
Μας ελάτε σε επαφή με

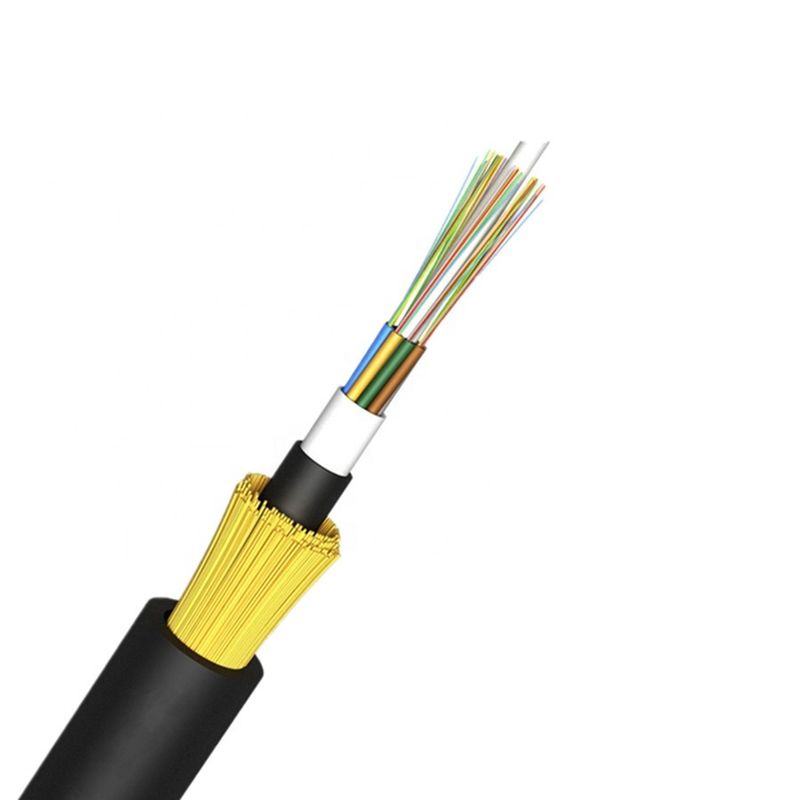

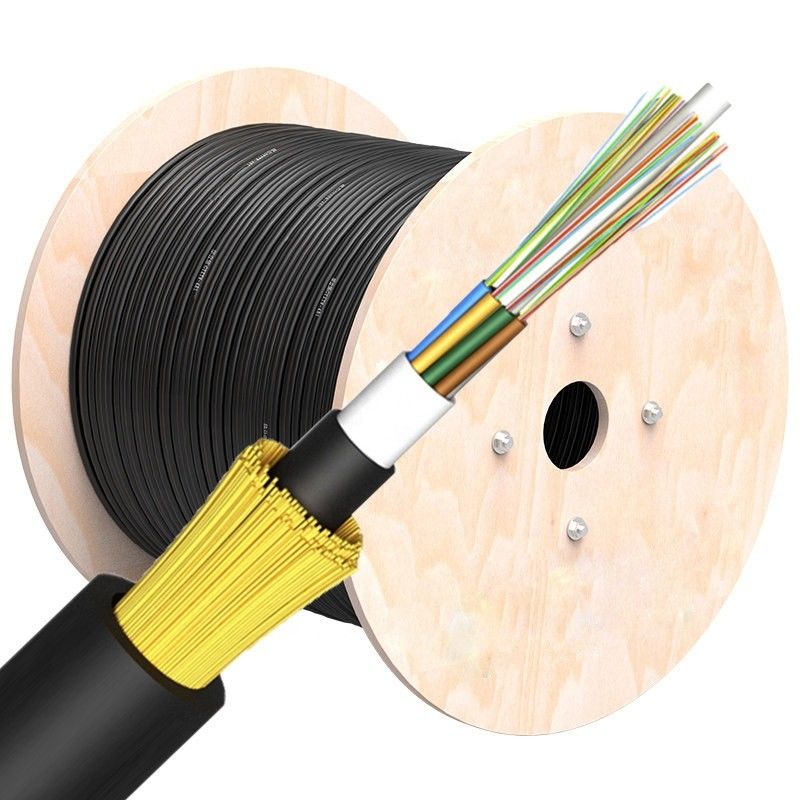

Διπλό σακάκι PE ινών ADSS Cabo Optica όλο το διηλεκτρικό αυτοφερόμενο εναέριο ενιαίο καλώδιο οπτικών ινών τρόπου υπαίθριο
Περιγραφή:

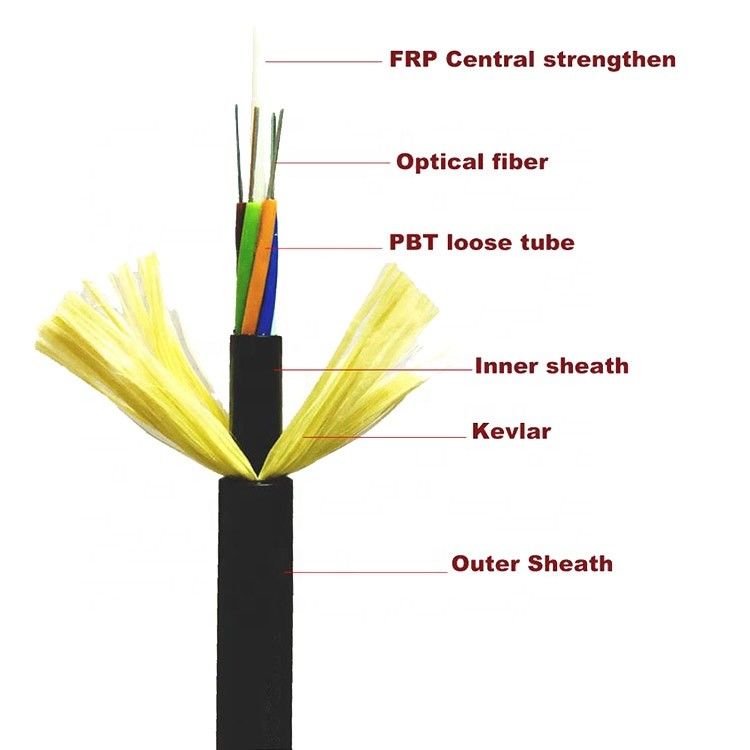

Το καλώδιο ADSS είναι χαλαρή προσαραγμένη σωλήνας δομή. Η οπτική ίνα είναι 250µm, ο χαλαρός σωλήνας αποτελείται από το υψηλό πλαστικό συντελεστών, το οποίο γεμίζουν με την αδιάβροχη ένωση. Στο κέντρο του καλωδίου ο πυρήνας είναι μέλος δύναμης FRP, ο χαλαρός σωλήνας (και το σχοινί πλήρωσης) είναι στριμμένοι γύρω από τον κεντρικό πυρήνα ενίσχυσης για να διαμορφώσουν έναν συμπαγή και στρογγυλό πυρήνα καλωδίων, και το κενό στον πυρήνα καλωδίων καλύπτεται με ένα εμποδίζοντας υλικό πληρώσεως νερού. Ο εξωτερικός του καλωδίου είναι μια εσωτερική θήκη πολυαιθυλενίου (PE), κατόπιν η στριμμένη υψηλή εκτατή δύναμη aramid, ο πιο ακραίος είναι η ηλεκτρική ακολουθώντας (AT) εξωτερική θήκη.
Χαρακτηριστικά γνωρίσματα:
1. Χαλαρό σχέδιο σωλήνων: Σταθερές απόδοση και συμβατότητα με όλους τους κοινούς τύπους ινών
2. Αυτοφερόμενος: Αντί του νήματος Aramid ή του νήματος γυαλιού, δεν υπάρχει κανένα καλώδιο υποστήριξης ή αγγελιοφόρων που απαιτείται.
3.Track-ανθεκτικός &jacket διαθέσιμος: Για 10KV και 35KV τα ηλεκτροφόρα καλώδια μπορούν να χρησιμοποιήσουν το πολυαιθυλένιο (PE), για 110KN και το ηλεκτροφόρο καλώδιο 220KN, πρέπει από την αντίσταση στην εξωτερική θήκη διάβρωσης (AT).
4.Sutable για την εναέρια εγκατάσταση μόνος-υποστήριξης
5. Μικρή διάμετρος καλωδίων (προσαρμοστείτε για το κακό κλίμα), ελαφρύς, έκταση 100m, χαμηλό συνημμένο φορτίο στον πύργο.
6. Δομή αμέταλλων, καλή μόνωση, αντι-βροντή.
Εφαρμογή:
Η πραγματική θέση των εναέριων ηλεκτροφόρων καλωδίων λαμβάνεται υπόψη πλήρης όταν σχεδιάζεται το καλώδιο ADSS. Για τα εναέρια ηλεκτροφόρα καλώδια κάτω από 110kV, η εξωτερική θήκη PE εφαρμόζεται. ΓΙΑ τα ηλεκτροφόρα καλώδια ίσα με ή άνω τα 110kV, στην εξωτερική θήκη εφαρμόζεται. Αφιερώστε το σχέδιο της ποσότητας aramid και η προσάραξη της διαδικασίας μπορεί να ικανοποιήσει την απαίτηση στις διάφορες εκτάσεις.
Τεχνικές παράμετροι:
| Ref.outer διάμετρος | Ref.weight kg/km |
Ένταση Ref.daily max.working | Ανώτατη επιτρεπόμενη ένταση εργασίας | Δύναμη σπασιμάτων | Μέλος δύναμης CSA | Συντελεστής της ελαστικότητας | Συντελεστής επέκτασης θερμότητας | Κατάλληλη έκταση (Πρότυπα NESC, μ) |
||||
| χιλ. | Θήκη PE | Στη θήκη | kN | kN | kN | χιλ.2 | kN/mm2 | 10-6/k | Α | Β | Γ | Δ |
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0,1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0,1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
Συσκευασία και παράδοση
